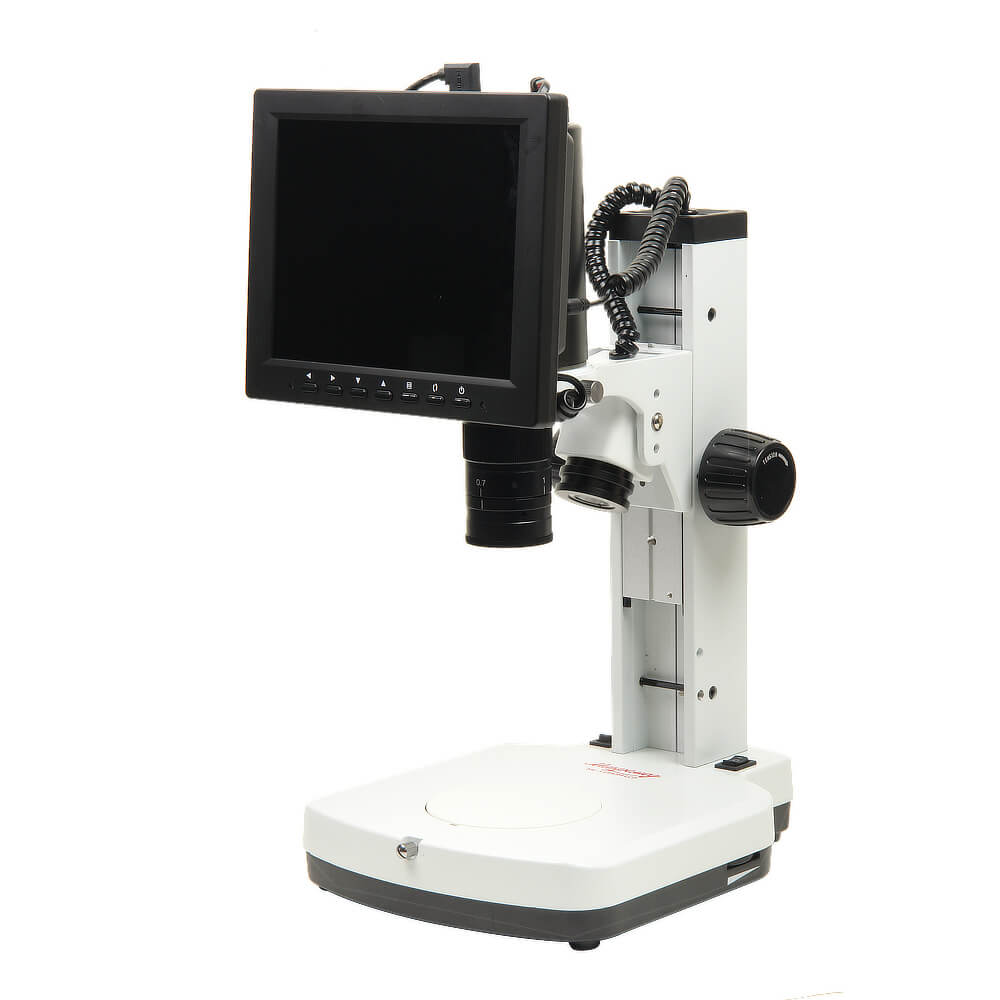

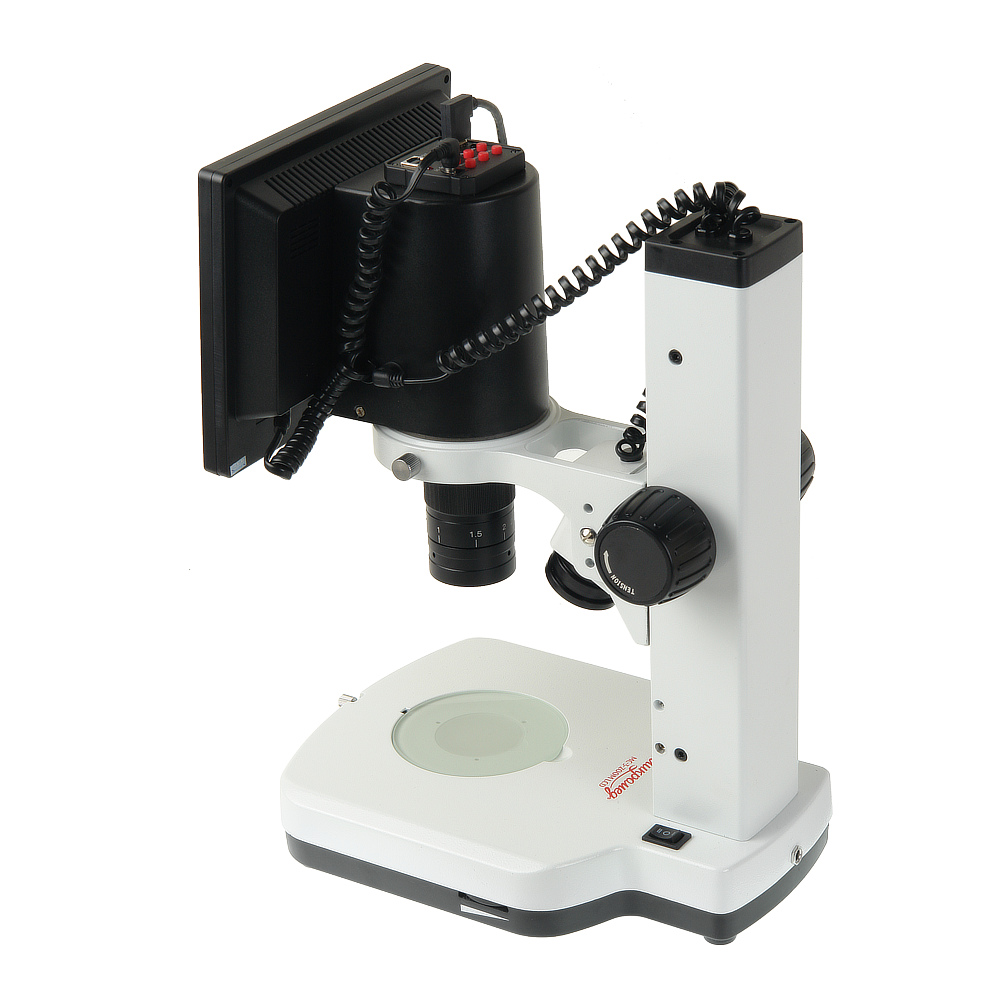

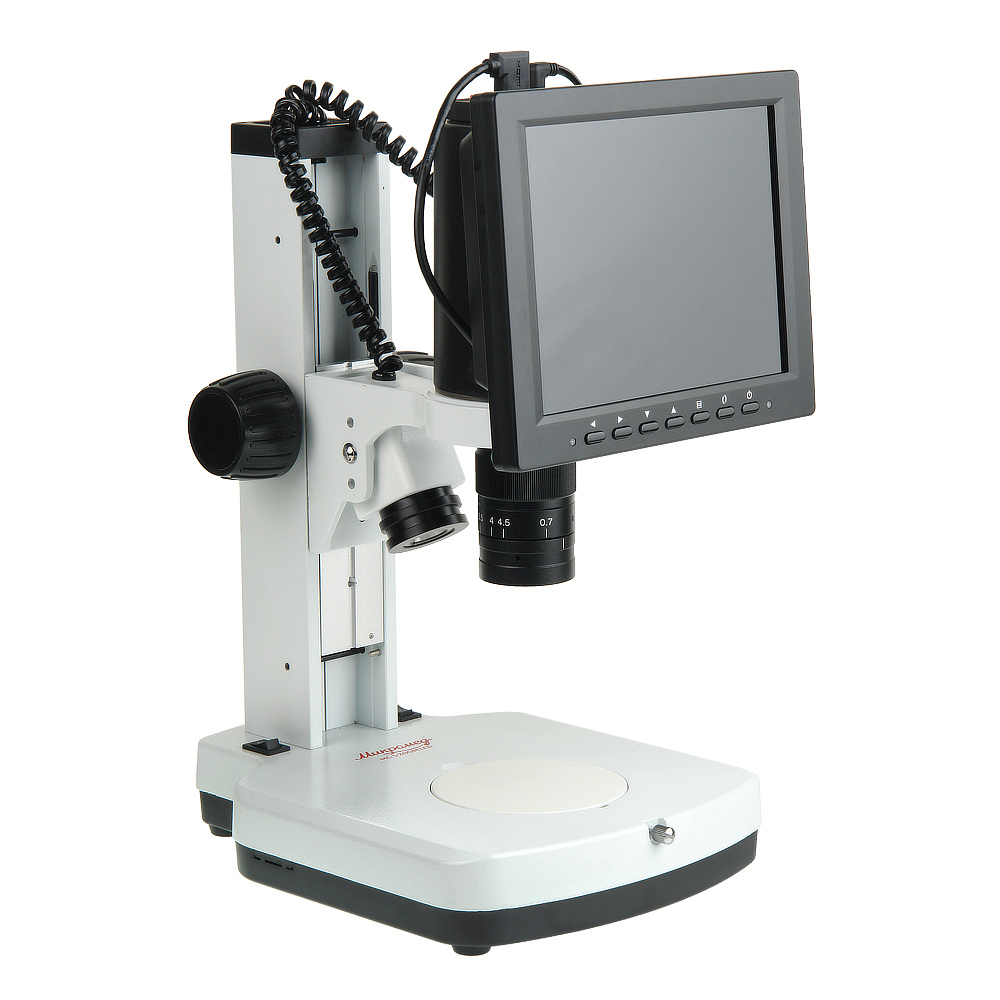

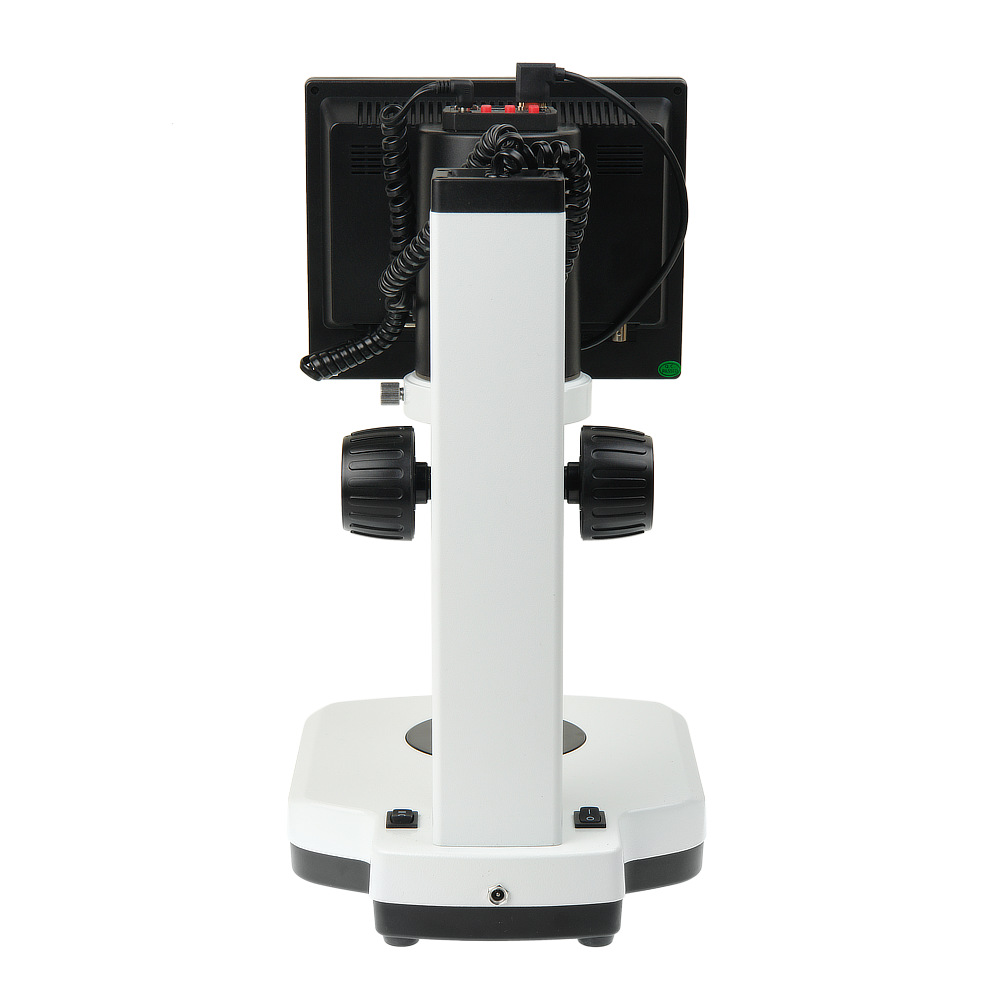

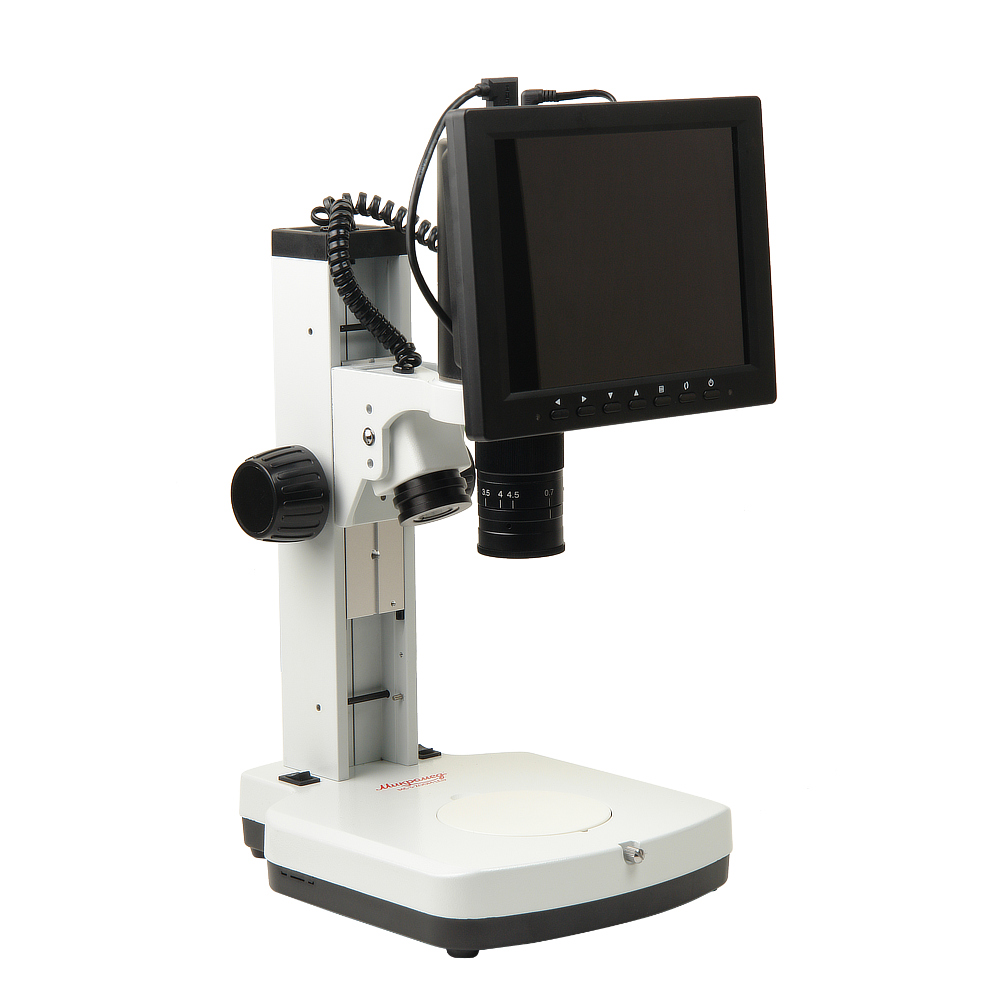

Микроскоп стерео МС-3-ZOOM LCD (Артикул: 2-21896)
Описание
Микроскоп стереоскопический МС-3-ZOOM LCD предназначен для наблюдения прямого, неперевернутого изображения объемных объектов на жидкокристаллическом экране в режиме реального времени. Микроскоп специально разработан для контроля качества на производстве. Микроскоп входит в линейку стереоскопических микроскопов торговой марки Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.
Точная оптика
Высокое качество изображения, создаваемое стереомикроскопами МИКРОМЕД с переменным увеличением, определяется точно рассчитанными и изготовленными объективами с переменным увеличением – ZOOM. Благодаря их сложной конструкции с исправленными аберрациями и специальным сортам оптического стекла достигается высокая резкость и яркость изображения во всем диапазоне увеличений. Благодаря этому, наблюдатель видит отличное трехмерное изображение, вне зависимости от положения барабанчика изменения увеличения, вне зависимости от положения барабанчика изменения увеличения, как при наблюдении в окуляры, так и при записи с помощью камеры.
Микроскоп имеет пару объективов с переменным увеличением 0,7х - 4,5х. Изменение увеличения
производится бесступенчато посредством поворота кольца блока объективов.
Конструкция допускает использование дополнительных оптических насадок на объектив.
Для микроскопа МС-3-ZOOM LCD выпускается насадка 0.5х уменьшающая увеличение, и увеличивающие насадки 1.5х и 2.0х. Применение подобных насадок изменяет как общее увеличение, так и рабочее расстояние микроскопа. Например, насадка 0,5х увеличивает рабочее расстояние до 165 мм и уменьшает увеличение в два раза. Насадка 2.0х, наоборот, уменьшает рабочее расстояние до 42 мм, и повышает увеличение в два раза.
Универсальная подсветка
Стереомикроскоп предназначен для проведения исследований в отраженном и проходящем свете. Для подсветки предмета предназначены встроенные в его конструкцию осветители на светодиодах. Осветитель отраженного света встроен в штатив и имеет линзовый коллектор в оправе, что позволяет получать яркой равномерное пятно в плоскости предмета. Осветитель проходящего света для обеспечения равномерности освещения снабжен матовым рассеивателем и встроен в основание. Блок питания осветителей расположен в основании микроскопа. При необходимости использовать дополнительный осветитель отраженного света, его можно выбрать из ассортимента дополнительных принадлежностей.
Цифровая независимость

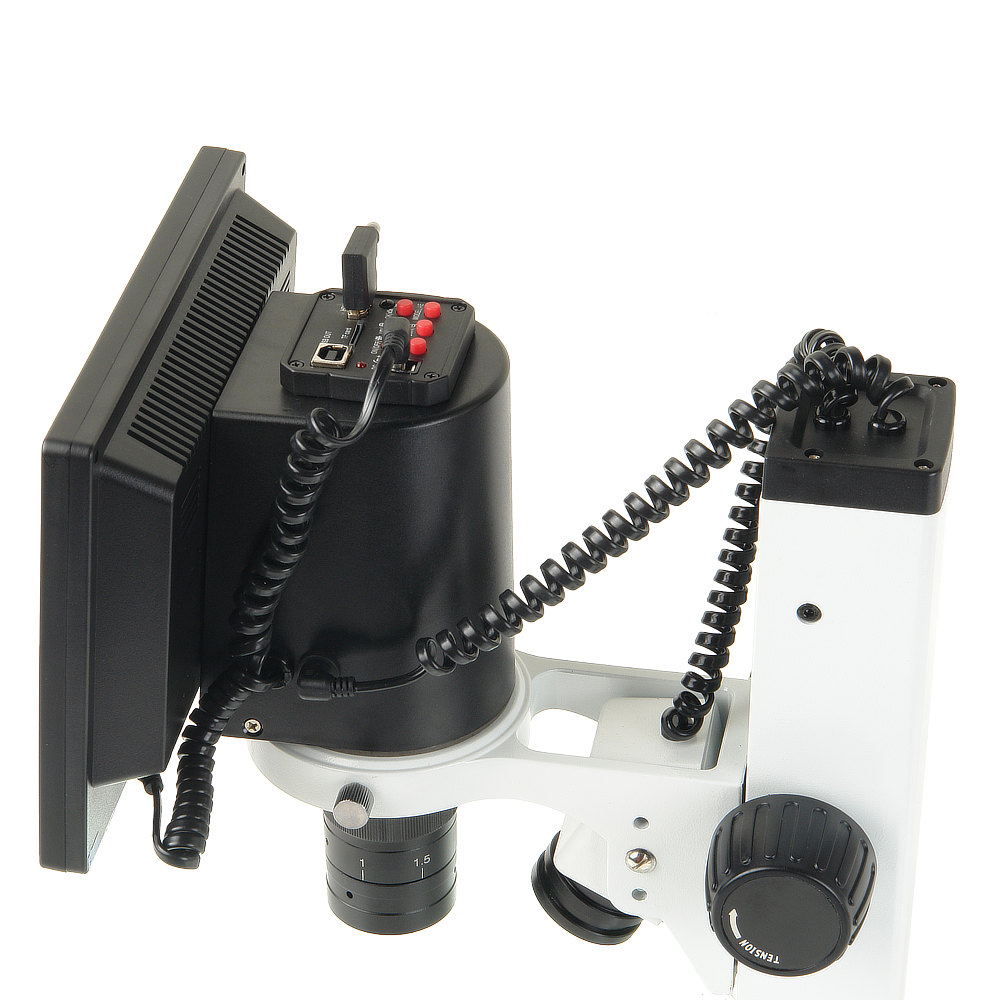

Встроенный в оптическую головку цветной CMOS сенсор формата 1/3? позволяет в реальном времени выводить цифровое изображение на интегрированный монитор. Микроскоп имеет жидкокристаллический монитор с диагональю 8 дюймов и разрешением 704х576р.

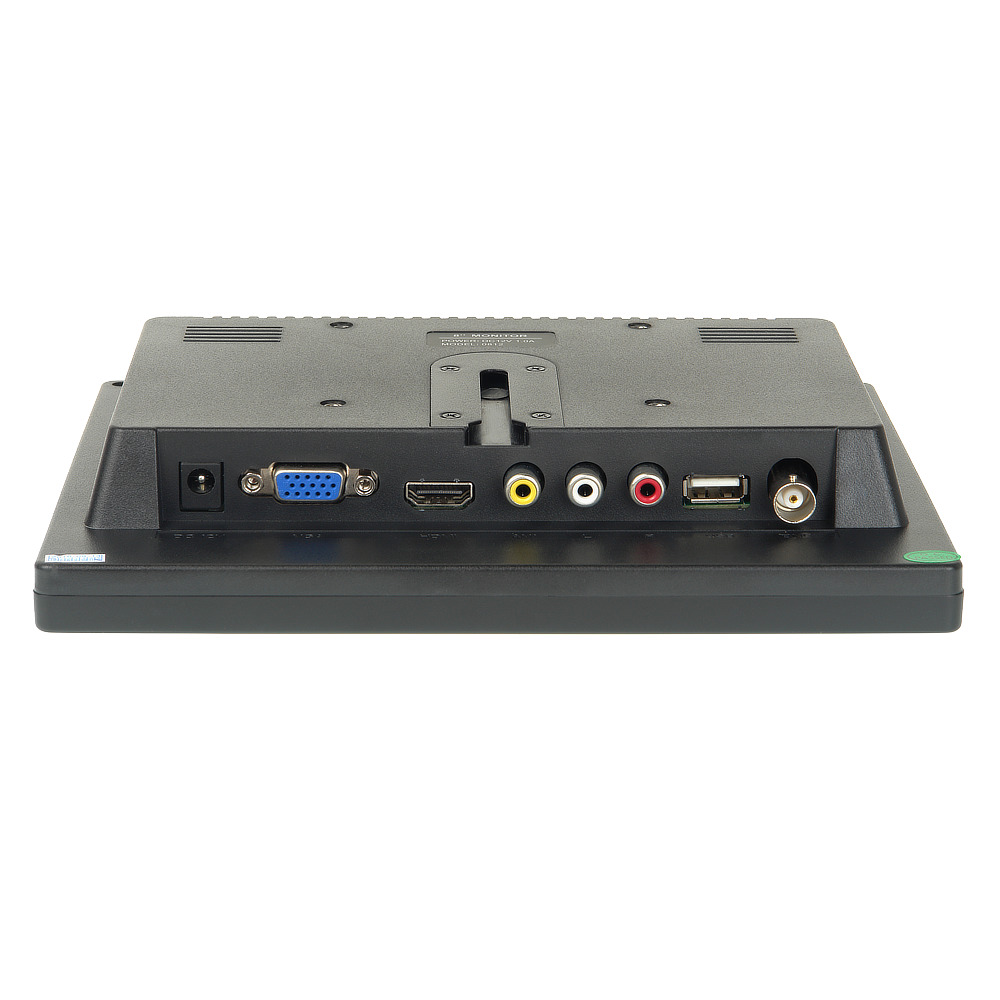

Монитор оснащен выходами USB и HDMI. Это позволяет выводить изображение на РС и на дополнительный монитор, а наличие слота для TF карт памяти позволяет записывать необходимые файлы. Монитор может быть переключен в режим отображения изображения от внешних источников сигнала BNC, AV и VGA.
Прецизионная фокусировка
Для системы фокусировки микроскопа используется зубчато - реечный механизм с фиксатором. Плавность хода оптической головки микроскопа обеспечивает движение по направляющей «ласточкин хвост». Конструкция обеспечивает не только плавный ход и высокую точность настройки положения фокуса, но и предотвращает самопроизвольное опускание оптической головки.
Микроскоп имеет рабочее расстояние без оптических насадок 95 мм, и оно не меняется при изменении увеличения как объективов, так и окуляров. Рабочее расстояние может варьироваться в пределах от 165 мм до 42 мм при использования дополнительных насадок на объективы, предназначенных для изменения диапазона увеличений.
Прослужит долго

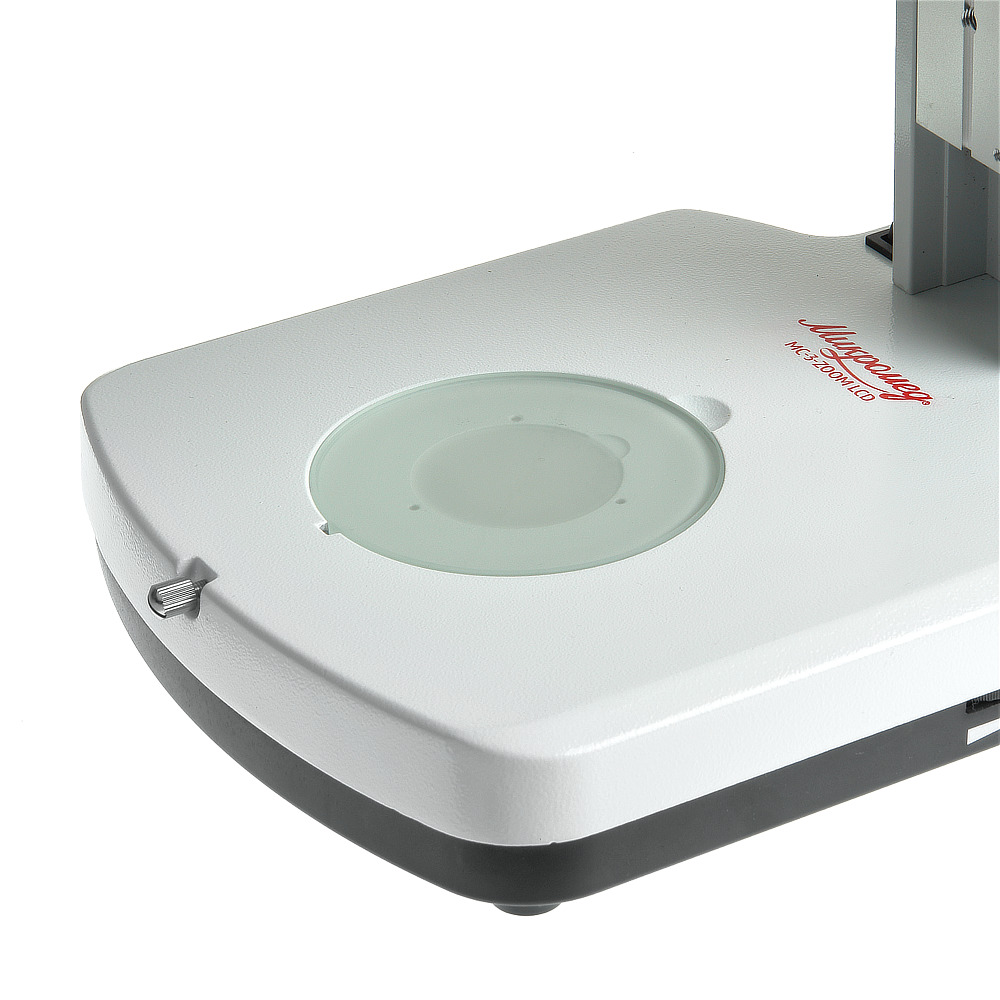

Основание микроскопа, штатив и корпус визуальной насадки изготовлены методом литья под давлением из алюминиевого сплава. Это гарантирует отсутствие люфтов, стабильность настроек и длительный срок службы микроскопа. Все металлические детали имеют износостойкое покрытие с антистатическими свойствами.
ОСОБЕННОСТИ:
- Возможность исследовать прозрачные и непрозрачные крупные предметы.
- Наличие CMOS сенсора позволяет выводить изображение на разнообразные внешние устройства.
- Прямое изображение наблюдаемого объекта на встроенном мониторе в реальном времени.
- Плавное изменение увеличения микроскопа в диапазоне от 6х до 76х.
- Применение насадок на объективы позволяет менять диапазон увеличений и изменять рабочее расстояние микроскопа.
- Изменение увеличения бесступенчатое и производится поворотом кольца блока объективов.
- Микроскоп имеет оптическую схему Грену, все его оптические детали изготовлены из оптических стекол и имеют просветляющее покрытие. Это обеспечивает высокий контраст и резкость изображения.
- Дополнительную стабильность и плавность хода механизма обеспечивает применение направляющей с профилем «ласточкин хвост». За перемещение оптической головки отвечает зубчато – реечный механизм.
- Основание микроскопа, корпус визуальной насадки и штатив изготовлены из алюминиевого сплава и имеют антистатическое покрытие.

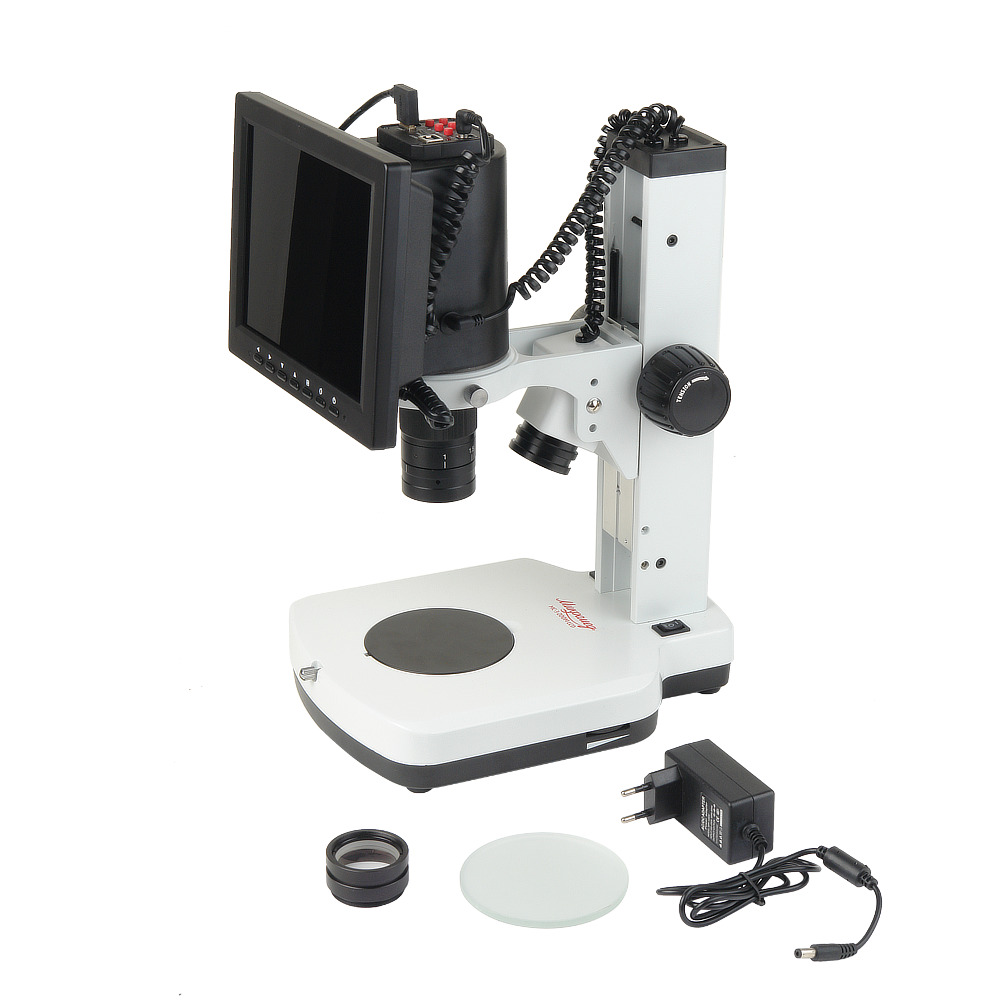

КОМПЛЕКТАЦИЯ
- Оптическая головка – объектив с камерой и Монитором LCD 8″ - 1 шт
- Основание с источником света (с регулировкой яркости) со штативом и механизмом фокусировки
- Оптическая головка
- Плата стеклянная
- Плата черная/белая
- Осветитель с регулировкой яркости отраженного света
- Осветитель проходящего света
- Светофильтр матовый
- Светодиод 1 Вт - 2 шт
- Чехол
- Адаптер питания
- Руководство по эксплуатации
- Гарантийный талон
Характеристики
| Микроскоп стерео МС-3-ZOOM LCD | |
|---|---|
| Производитель: | Микромед |
| Вес | 5.90кг |
| Размеры (Д х Ш х В) | 47.00см x 32.00см x 34.00см |
| Адаптер питания 12В/4А | есть |
| Вес в упаковке | не более 7 кг |
| Входы | BNC, AV, VGA, RCA |
| Выход HDMI | есть |
| Выход USB | есть |
| Диагональ LED монитора, дюйм | 8 |
| Диагональ жидкокристаллического экрана | 8 дюйм |
| Диапазон видимых увеличений, крат | 6-152 |
| Коэффициент трансфокации | 6,4 |
| Максимальное увеличение на экране | 38х с насадкой 0,5х; 76 без насадки 0,5х |
| Максимальное увеличение объективной части | 4,5 крат |
| Максимальное увеличение объективов, крат | 4,5 |
| Механизм фокусировки двусторонний | есть |
| Минимальное увеличение на экране | 6х с насадкой 0,5х; 12 без насадки 0,5х |
| Минимальное увеличение объективной части | 0,7 крат |
| Минимальное увеличение объективов, крат | 0,7 |
| Насадка на объектив | 0,5 крат |
| Питание, В/Гц | сеть переменного тока, 220/50 |
| Плавное изменение увеличения | есть |
| Рабочее расстояние | 165 мм с насадкой 0,5х; 95 мм без насадки 0,5х |
| Рабочее расстояние без насадок, мм | 95 |
| Рабочее расстояние с насадкой 0.5х, мм | 165 |
| Рабочее расстояние с насадкой 2.0х, мм | 42 |
| Размеры микроскопа | не более 300х400х220 мм |
| Размеры микроскопа, мм | не более 300х400х220 |
| Размеры упаковки | 370х660х370 мм |
| Размеры упаковки, мм | 370х660х370 |
| Разрешение монитора, точек | 704х576 |
| Разрешение экрана | 1/3” 700 линий |
| Разъем для SD карты | есть |
| Регулировка яркости источников | есть |
| Сенсор, размер | 1/3” |
| Сенсор, тип | CMOS |
| Слот для TF карты | есть |
| Страна изготовитель | Китай |
| Трансфокатор | 6,4:1 |
| Увеличение на мониторе без насадок, крат | 12 - 76 |
| Увеличение на мониторе с насадкой 0.5х, крат | 6 - 38 |
| Увеличение на мониторе с насадкой 2.0х, крат | 24 - 152 |
| Уменьшающая линза | 0,5 крат |
| Вес | не более 5 кг |
| Вес в упаковке, кг | не более 7 |
| Вес, кг | не более 5 |
| Источник отраженного света | Светодиод 1 Вт |
| Источник питания | сеть переменного тока, В/Гц 220/50 Адаптер - 12В 4А |
| Источник проходящего света | Светодиод 1 Вт |
| Оптическая схема | Грену |
