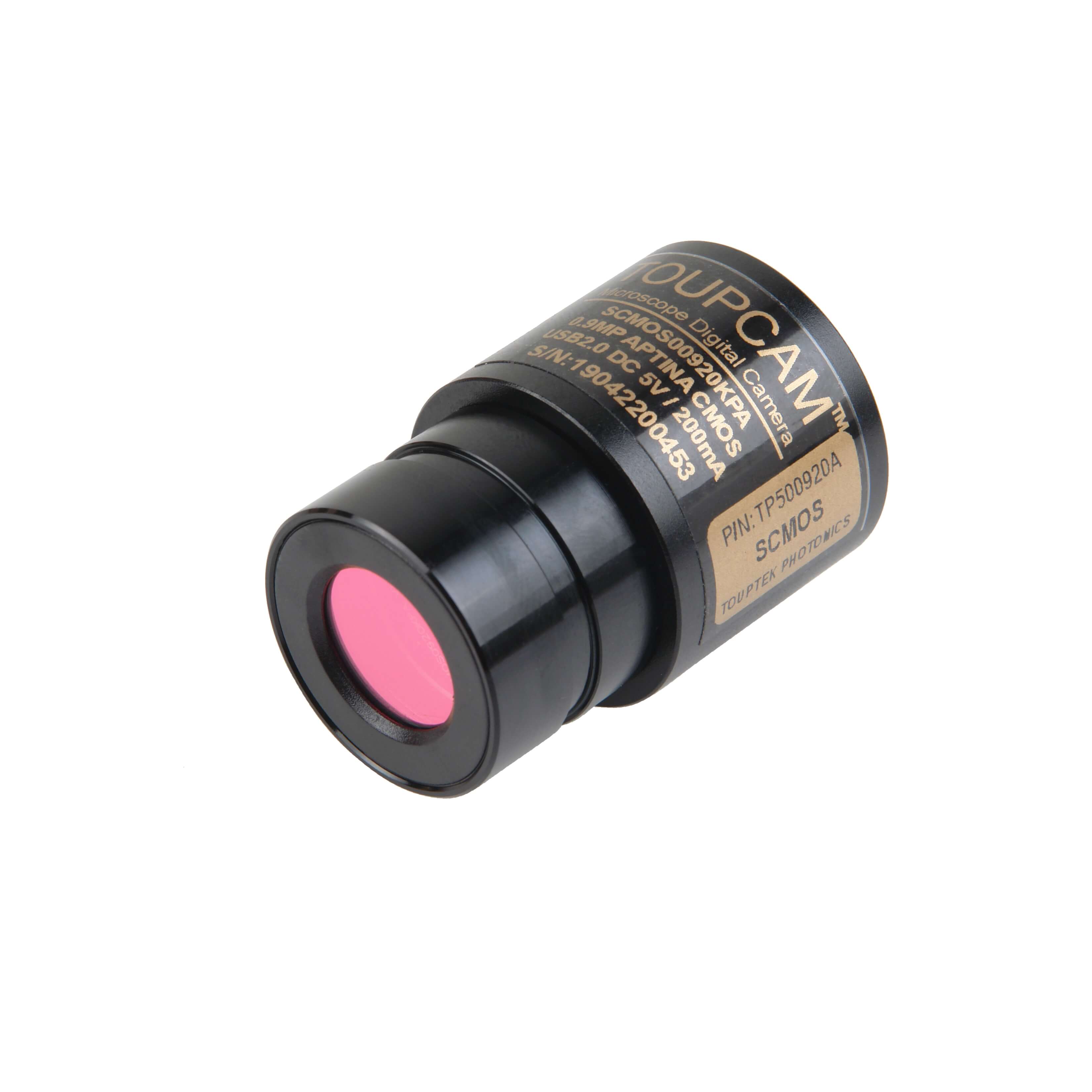

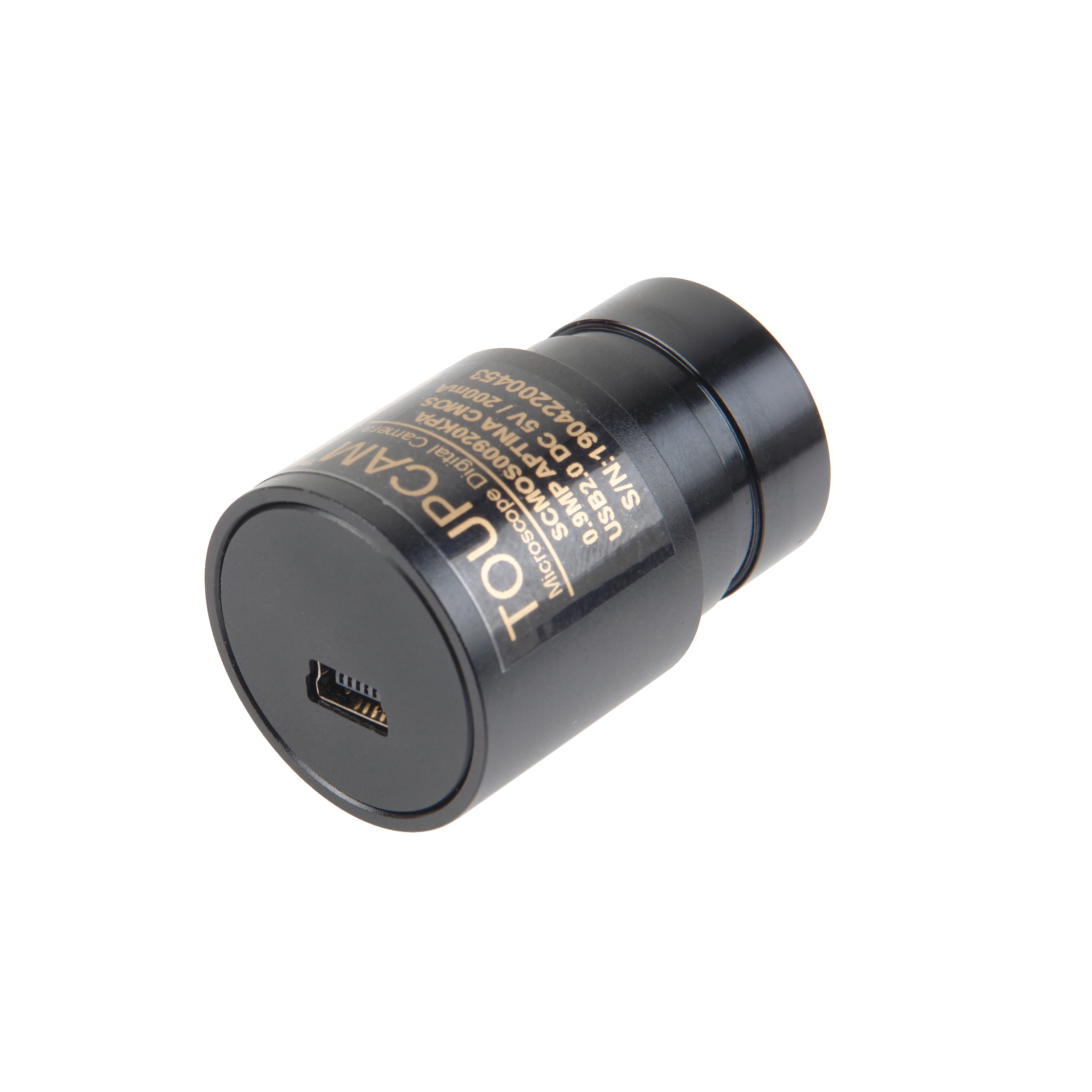

Видеоокуляр ToupCam 0.92 MP (Артикул: 2-27198)
Описание
Для чего он предназначен
Видеоокуляр используется во всех случаях, когда недостаточно увидеть изображение предмета в окуляр и его необходимо записать в формате фото или видео. Да и наблюдать предмет исследования на большом мониторе очень удобно и меньше утомляет глаза по сравнению с исследованием в оптику.
Видеоокуляр, или окулярная камера осуществляет сопряжение микроскопа с внешними устройствами, такими как компьютер или монитор. ToupCam 0.92 MP позволяет в режиме реального времени наблюдать увеличенные изображения на внешнем мониторе и параллельно с исследованиями сохранять фото и видео файлы. Устройство может использоваться с микроскопами любого типа - монокулярными, бинокулярными и тринокулярными. Они должны удовлетворять только одному требованию – иметь съемный окуляр.
ToupTek Photonics
Видеоокуляр разработан и произведен компанией ToupTek Photonics – мировым лидером в производстве цифровых камер для многих областей науки и техники, таких как микроскопия, астрономия, медицинские исследования, промышленный контроль и других. Благодаря эталонному качеству и надежности продукция ToupTek получила признание во всем мире.
Что он умеет
Видеоокуляр ToupCam 0.92 MP построен на цветном CMOS сенсоре BG0703(С) 0.92Мр формата 1/2,7 дюйма с размером пикселя 4,4 х 4,5 мкм. Столь крупный размер пикселя позволяет достигать очень высокой чувствительности сенсора – 5800 мВ/люкс-сек. Подобная чувствительность недостижима в сенсорах высокого разрешения, архитектура которых имеет пиксели размером 2 мкм и менее. Высокая чувствительность особенно важна при использовании объективов большого увеличения. Кроме того, благодаря крупным пикселям обеспечивается меньший уровень шума, что снижает необходимость шумоподавления и упрощает обработку изображения.
Устройство поддерживает запись видеофайлов с разрешением 1280x720 на скорости 25 кадров в секунду. При записи файлов формата фото также поддерживается разрешение 1280x720. Благодаря ИК-фильтру, обрезающему излучение с длинами волн более 700 нанометров, обеспечиваются минимальные искажения цвета.
Фирменные алгоритмы обработки изображения позволяют оптимизировать цветовое пространство, корректировать «горячие пиксели», осуществлять автоматическую кросс-канальную и цветовую коррекцию, коррекцию гаммы и многое другое. В результате фото и видеофайлы, записанные с помощью окулярной камеры ToupCam 0.92 MP, редко нуждаются в серьезной постобработке.
Проще не бывает
Для того, чтобы начать работу с видеоокуляром ToupCam 0.92 MP, не нужны никакие особенные настройки и навыки. Требуется просто вынуть оптический окуляр из тубуса микроскопа и вместо него установить камеру. В видеоокуляре используется широко распространенный стандарт крепления с установочным диаметром 23,2 мм. Это позволяет использовать устройство с различными микроскопами многих производителей. Для установки видеоокуляра в тубусы, имеющие другие диаметры, используются переходники 23,2 - 30,5 и 23,2 - 30,0.
При использовании бинокулярного микроскопа, для установки рекомендуется использовать тубус с диоптрийной подвижкой. Это позволит настроить точное соответствия фокусировки оптического и цифрового изображения. В случае использования тринокулярного микроскопа, камера устанавливается в специально предназначенный для нее третий тубус – канал визуализации.
Остается лишь установить на компьютер ПО, подключить видеоокуляр к порту USB и можно приступать к исследованиям.
Программное обеспечение
В комплект к видеоокуляру входит оригинальное ПО ToupView, поддерживаемое большинством операционных систем. ПО обеспечивает просмотр, запись и редактирование файлов, управление режимами съемки и параметрами экспонирования, проведение угловых и линейных измерений. ПО содержит инструменты для калибровки камеры, управления балансом белого, систематизации хранения файлов, формирования отчетов и многие другие.
Полезным дополнением к видеоокуляру ToupCam 0.92 MP станет калибровочный, или микрометрический слайд. Это простой и недорогой аксессуар предназначен для калибровки ПО при измерении линейных величин объектов исследований. А также, используя микрометрический слайд можно с высокой точностью вычислить видимое цифровое увеличение.
ОСОБЕННОСТИ:
- Цветной CMOS сенсор 0.92 Мр.
- Запись фото с разрешением 1280x720 и HD видео со скоростью 25 кадров в секунду.
- Высокая чувствительность сенсора отлично подходят для исследований с большими увеличениями.
- Совместимость с большинством операционных систем.
- Широко распространенный посадочный диаметр 23,2 мм позволяет использовать видеоокуляр с различными микроскопами многих производителей.
- Программное обеспечение ToupView в комплекте.
Программное обеспечение для камеры ToupCam
| Программа для контроля,настройки, и видеозахвата изображения | Скачать (31 Мбайт) |
| Пакет ПО, включающий в себя драйвер для камер ToupTek и DLL с поддержкой интерфейса Dshow | Скачать (1.6 Мбайт) |
| Пакет ПО, включающий в себя драйвер для камер ToupTek и DLL с поддержкой интерфейса Twain | Скачать (1.5 Мбайт) |
| API с поддержкой Native C/C++, DirectShow, Twain и SDK Для Windows, Linux и Mac OsX | Скачать (15.1 Мбайт) |
Обычный мох под микроскопом Микромед Атом 40x-800x с видеокуляром ToupCam 0.92МР. Объектив с увеличением 4х.

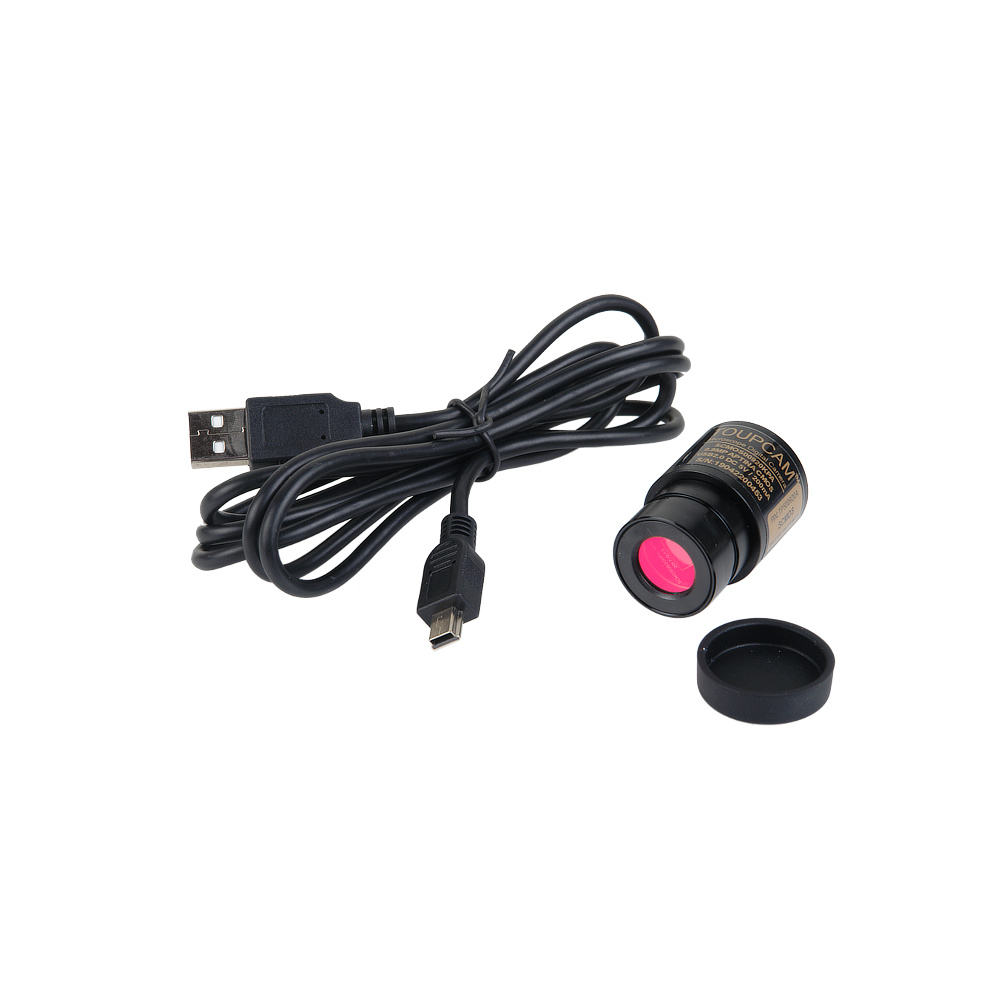

КОМПЛЕКТАЦИЯ
- Видеоокуляр ToupCam 0.92МР.
- Защитная крышка.
- Кабель USB 2.0.
- Диск с ПО ToupView.
- Руководство по эксплуатации.
- Гарантийный талон.
Характеристики
| Видеоокуляр ToupCam 0.92 MP | |
|---|---|
| Производитель: | Микромед |
| Динамический диапазон | 65 дБ |
| Запись изображений | статические и видео |
| ИК- фильтр | Есть |
| Интерфейс подключения | USB2.0 |
| Модель | ToupCam 0.92 МР |
| Модель сенсора | 0,92M/BG0703(C) 1/2.7”(5.80x3.28) |
| Настройка баланса белого | Автоматическая |
| Операционная система | Win / Mac OS / Linux |
| Отношение сигнал/шум | 43 дБ |
| Отношение сигнал/шум, Дб | 43 |
| Охлаждение | естественное |
| Рабочая температура / влажность воздуха | -10? С…+50° С / 30…80 % |
| Размер в упаковке, мм | 140х95х60 |
| Размеры устройства, мм | ?27,2х40 |
| Разрешение видео, 25 к/с | 1280x720 /640x480 |
| Режим съемки | Фото / видео |
| Режимы экспозиции | Автоматическая |
| Страна изготовитель | Китай |
| Температура хранения | -20? С…+60° С |
| Технология сенсора | CMOS с фильтром Байера |
| Тип развертки | Прогрессивная |
| Тип сенсора | BG0703(C) |
| Требования к РС / к операционной системе | CPU не ниже Intel Core2 2.8ГГц, оперативная память от 2 Гб, USB 2.0, дисплей 17” и более, CD-ROM. Microsoft Windows XP/ Vista / 7/8/10 (32 и 64 бит); OS X (Mac OS X); Linux |
| Установка баланса белого | автоматически |
| Установочный диаметр, мм | 23.2 |
| Формат файлов видео | WMV |
| Формат файлов фото | JPG |
| Частота кадров / разрешение | 25 /1280x720 и 25 /640x480 |
| Чувствительность (550 нм), мВ/люкс-сек | 5800 |
| Чувствительность к излучению 550нм | 5.8 / люкс-сек |
| Экспозиция | автоматически |
| Вес с упаковкой, г | 150 |
| Динамический диапазон, дБ | 65 |
| Максимальное разрешение | 0,92M (1280x720) |
| Материал корпуса | Алюминиевый сплав |
| Питание | Через порт USB |
| Программное обеспечение | ToupView |
| Рабочая температура, °С | От -10 до +50 |
| Размер пикселя | 4.5 x 4.5 мкм |
| Размер пикселя, мкм | 4.5х4.5 |
| Разрешение | 0,92Mр |
| Разрешение фото | 1280x720 |
| Спектральный диапазон, нм | 380-650 |
| Формат сенсора | 1/2.7” (5.80x3.28) |
| Электропитание | USB = 5 в |
