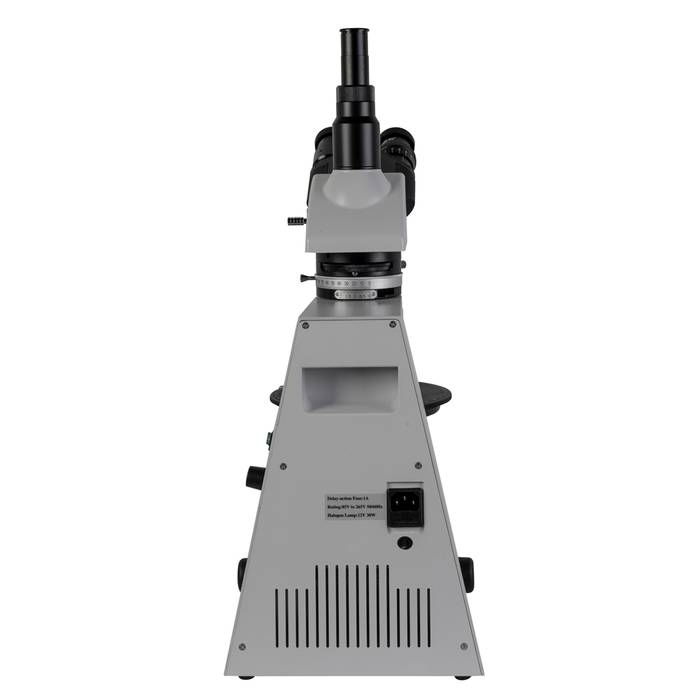

Микроскоп Микромед ПОЛАР 2 (Артикул: 2-10530)
Описание
Микроскоп Микромед ПОЛАР 2 предназначен для визуальных исследований и записи изображений или видеофайлов в проходящем обычном и поляризованном свете. Микроскоп Микромед ПОЛАР 2 может применяться в самых разных областях, где важно проводить исследования в проходящем поляризованном свете и исследовать двойное лучепреломление различных образцов.
Микроскоп востребован в кристаллографии, биологии, химии, фармакологии и в медицине. В промышленности микроскоп используется для контроля качества полупроводниковых материалов, исследования остаточных напряжений материалов и примесей в растворах. Также микроскоп находит свое применение в лабораториях высших учебных заведений.
Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.
Высокоинформативная оптика
Оптическая схема микроскопа Микромед ПОЛАР 2 рассчитана на оптическую длину тубуса «бесконечность» и благодаря высококачественным объективам с планахроматической коррекцией позволяет наблюдать и записывать изображения с минимальными оптическими искажениями и резкие по всему полю. Все объективы типа SF Plan (Strain Free Planachromat) и оптические детали микроскопа свободны от остаточных напряжений материалов, что позволяет без ограничений проводить исследования в поляризованном свете.
В стандартном комплекте к микроскопу поставляется 6 объективов. Увеличение микроскопа в стандартной комплектации 40х-1000х, при использовании дополнительных окуляров 20х-2000х. Револьверное устройство на 4 объектива оснащено центрировочными механизмами. Центрировка объектива производится с помощью винтов на кольце револьверного устройства.
Оптический и цифровой
Визуальная насадка тринокулярного типа позволяет устанавливать окулярную камеру (видеоокуляр) и записывать фото или видеофайлы. Вертикальный тубус насадки имеет регулировку по вертикали. Благодаря этому можно точно настроить соответствие резкости изображений, наблюдаемых в окуляры и на мониторе внешнего устройства. Посадочный диаметр тубуса для установки видеоокуляра 23,2 мм. Видеоокуляр в комплект микроскопа не входит и приобретается отдельно. Выбрать и приобрести видеоокуляр можно как в нашем интернет-магазине, так и у наших официальных дилеров.
Профессиональное освещение
В микроскопе Микромед ПОЛАР 2 использована схема освещения в проходящем свете по Кёлеру, имеющая центрируемый конденсор с А=1,3 и осветитель с коллектором и галогенной лампой. Такое освещение позволяет получать яркое и равномерное освещение исследуемого образца и наблюдать изображения высокого контраста с максимальной резкостью по всему полю.
Система имеет встроенную апертурную и полевую диафрагмы. При работе с малыми увеличениями, оправа с фронтальной линзой конденсора может быть откинута и выведена из хода лучей.
Разнообразные методы исследований
Система проходящего света предназначена для работы как с обычным светом, так и поляризованным. Для работы в поляризованном свете используется вращающийся 0 - 360? поляризатор и вращающийся 0 - 90? анализатор. Поляризатор в поворотной оправе со шкалой встроен в конденсор, анализатор со шкалой и нониусом 0,1? расположен в промежуточном тубусе
между окуляром и объективом.
Для изучения прозрачных объектов, имеющих в анизотропной среде слабое двойное лучепреломление, конструкция микроскопа Микромед ПОЛАР 2 позволяет применять компенсационные пластины и светофильтры, для установки которых служит паз на промежуточном тубусе. Также в конструкцию микроскопа входит центрируемая линза Бертрана, применяемая для коноскопических исследований и позволяющая наблюдать интерференционные фигуры исследуемых объектов в выходном зрачке объектива.
При необходимости подобных исследований линза Бертрана вводится в ход лучей.
Прецизионная фокусировка
Микроскоп имеет систему грубой и тонкой фокусировки - она производится перемещением предметного столика по высоте с помощью свободного от люфтов зубчато - реечного механизма. Рукоятка тонкой фокусировки имеет шкалу с ценой деления = 0,002 мм и за один оборот перемещает предметный столик на 0,2 мм. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика. Общая величина перемещения предметного столика по вертикали составляет 25 мм. Рукоятки грубой и тонкой фокусировки выведены на обе стороны штатива микроскопа.
Точная и надежная механика
Круглый предметный столик микроскопа Микромед ПОЛАР 2 с зажимами для образцов имеет диаметр 160 мм и может поворачиваться на 360?. С помощью дополнительного препаратоводителя обеспечивается перемещение объекта по направлениям X / Y в диапазоне 30 / 25 мм. Конструкция микроскопа гарантирует точное движение исследуемого образца без люфтов, высокую точность фокусировки и повторяемость заданных величин перемещения всех механизмов.
Микроскоп имеет полностью металлическую ударопрочную конструкцию. Штатив и основание изготовлены методом литья под давлением из алюминиевого сплава. Конструкция микроскопа гарантирует надежность конструкции, стабильность точность настроек. Основание и штатив микроскопа имеют износостойкое покрытие с антистатическими свойствами.
ОСОБЕННОСТИ:
- Микроскоп Микромед ПОЛАР 1 имеет схему с оптической длиной тубуса «бесконечность».
- Исследования в проходящем поляризованном и обычном свете.
- Высококачественные объективы - планахроматы «SF» и все оптические детали микроскопа свободны от напряжений материалов и обеспечивают высокий контраст и резкость по всему полю.
- Схема проходящего света по Кёлеру обеспечивает яркое, равномерное освещение и высокий контраст и резкость.
- Диапазон увеличений в стандартной комплектации от 50х до 500х, с дополнительными окулярами от 25х до 2000х.
- Револьвер на 4 объектива с центрируемыми гнездами.
- Набор компенсационных пластин в стандартной комплектации микроскопа.
- Центрируемая линза Бертрана для коноскопических исследований.
- Визуальная насадка с независимым каналом визуализации для установки окулярной камеры.
- Прецизионная точность фокусировки и перемещения препаратов за счет применения зубчато – реечных механизмов и направляющих «ласточкин хвост».
- Основание микроскопа, штатив и корпус визуальной насадки изготовлены из алюминиевого сплава и имеют антистатическое покрытие.
КОМПЛЕКТАЦИЯ
| Штатив микроскопа (со встроенным в основание источником питания, с предметным столиком и револьвером) | 1 |
| Конденсор (На штативе) | 1 |
| Насадка тринокулярная ICO Infinitive поворотная на 360° с наклоном на 30° | 1 |
| Промежуточный тубус с линзой Бертрана | 1 |
| Осветитель проходящего света (Встроен в основание штатива) | 1 |
| Четырехгнездный револьвер с центрируемыми гнездами (На штативе) | 1 |
| Объектив SF PLAN 4х/0,10 ∞/- (На револьвере или в отдельной упаковке) | 1 |
| Объектив SF PLAN 10х/0,25 ∞/- (На револьвере или в отдельной упаковке) | 1 |
| Объектив SF PLAN 20х/0,40 ∞/0,17 (На револьвере или в отдельной упаковке) | 1 |
| Объектив SF PLAN 40х/0,65 ∞/0,17 (На револьвере или в отдельной упаковке) | 1 |
| Объектив SF PLAN 60х/0,80 ∞/0,17 (На револьвере или в отдельной упаковке) | 1 |
| Объектив SF PLAN 100х/1,25 oil ∞/0,17 (На револьвере или в отдельной упаковке) | 1 |
| Окуляр 10х/22 | 2 |
| Окуляр 10х/20 со шкалой (цена деления шкалы 0,1 мм) | 1 |
| Окуляр 10х/20 с перекрестием | 1 |
| Окуляр 10х/20 с сеткой | 1 |
| Объект-микрометр отраженного света 0,01 мм | 1 |
| Предметный стол круглый вращаемый D160 мм (На штативе) | 1 |
| Препаратоводитель | 1 |
| Компенсатор λ в оправе | 1 |
| Компенсатор λ/4 в оправе | 1 |
| Компенсационный клин 4λ | 1 |
| Светофильтр голубой в оправе | 1 |
| Лампа галогенная 6В (12В), 30Вт (Одна в осветителе) | 3 |
| Вставка плавкая (Одна в осветителе, одна в запасном блоке) | 2 |
| Винт центрировочный | 2 |
| Ключ шестигранник | 1 |
| Заглушка на тринокулярной насадке | 1 |
| Сетевой шнур | 1 |
| Чехол | 1 |
| Руководство по эксплуатации | 1 |
Характеристики
| Микроскоп Микромед ПОЛАР 2 | |
|---|---|
| Производитель: | Микромед |
| Анализатор | Вращающийся 0-90?, в промежуточном тубусе |
| Визуальная насадка | тринокулярная |
| Диапазон перемещения препарата, X/Y, мм | 30/25 |
| Диапазон перемещения столика по вертикали, мм | 25 |
| Диоптрийная настройка, дптр | ±5, на левом тубусе |
| Источник проходящего света - лампа галогеновая, В/Вт | 12/30 |
| Компенсаторы | Устанавливаются в промежуточный тубус |
| Компенсаторы, в комплекте | ?/4, ?, кварцевый клин 4?, светофильтр голубой |
| Линза Бертрана | Центрируемая, в промежуточном тубусе |
| Объективы, в комплекте | 4х/0,10; 10х/0,25; 20х/0,40; 40х/0,65; 60х/0,80; 100х/1,25 oil |
| Окуляры, в комплекте | Широкопольные 10х/22 с удаленным зрачком |
| Окуляры, опция | 5х/18, 12,5х/15, 16х/16, 20х/12 |
| Поворот визуальной насадки, град | 360 |
| Поляризатор | Вращающийся 0-360?, встроен в конденсор |
| Посадочный диаметр тубуса визуализации, мм | 23,2 |
| Регулировка межзрачкового расстояния, мм | 48-75 |
| Страна изготовитель | Китай |
| Тип визуальной насадки | Тринокулярная |
| Тип объективов | Планахроматы SF, длина тубуса "бесконечность", без напряжений, с увеличенным рабочим расстоянием |
| Увеличение насадки, крат | 1 |
| Увеличение с дополнительной оптикой, крат | 20-2000 |
| Угол наклона окулярных тубусов, град | 45 |
| Центрируемый конденсор апланат, числовая апертура | 1,3 |
| Габаритные размеры, мм | 550х200х460 |
| Диапазон перемещения препарата, мм | Препаратоводитель обеспечивает перемещение препаратов размерами 46х26мм и 75х26 в двух взаимно перпендикулярных направлениях 30 х 25 мм |
| Источник питания - сеть переменного тока, В/Гц | 220±22/50 |
| Источник проходящего света - лампа галогеновая, В/Вт | 12/30 |
| Конденсорное устройство | Центрируемый конденсор двухлинзовый апланатический, числовая апертура 1,3. С регулируемой ирисовой диафрагмой и встроенным поляризатором, вращающимся на 360 градусов |
| Масса, не более, кг | 12 |
| Объективы | 4х/0,1; 10х/0,25; 20х/0,40; 40х/0,65; 63х/0,85; 100х/1,25 |
| Окуляры | широкопольные с удаленным зрачком 10/22; (5/18*; 12,5/15*; 16/16*; 20/12* - опция) |
| Посадочный диаметр окуляров, мм | 30 |
| Предметный столик | Круглый, d160 мм, вращающийся 0-360? |
| Предметный столик, мм | круглый, вращающийся на 360 градусов, диаметр 160 |
| Револьверное устройство | На 4 объектива |
| Регулируемое межзрачковое расстояние, в пределах, мм | 48-75 |
| Тип коррекции объективов | SF Plan (Strain Free Planachromat) - планахроматы, без напряжений, рассчитаны на длину тубуса "бесконечность" |
| Увеличение насадки | 1 |
| Увеличение, крат | 40-1000 |
