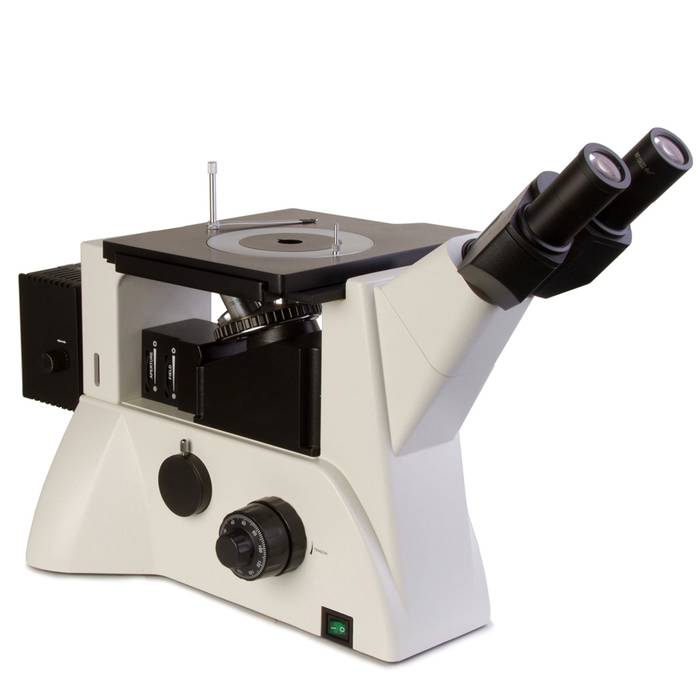

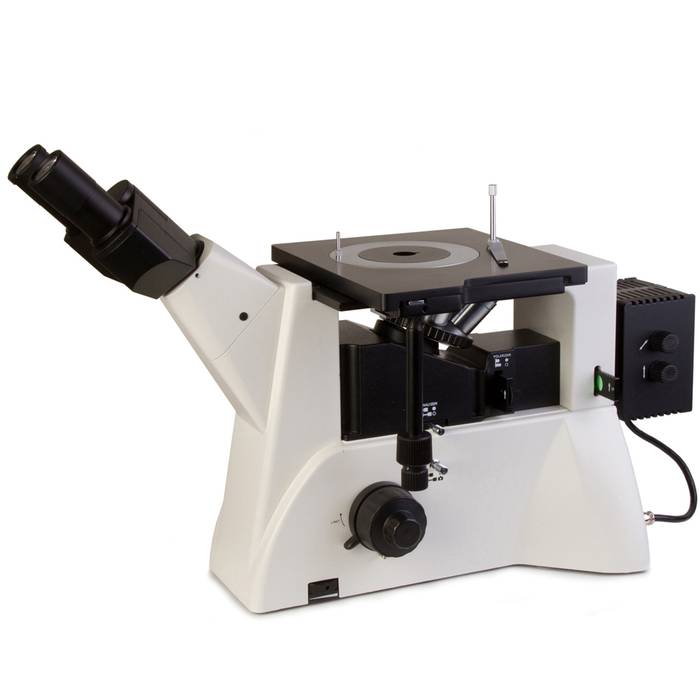

Микроскоп Микромед МЕТ-2 (Артикул: 2-20328)
Описание
Микроскоп Микромед МЕТ 2 предназначен для изучения микроструктур металлов и сплавов, геолого-рудных исследований и для контроля качества изделий на производстве. Исследования могут проводиться как в обыкновенном, так и в поляризованном отраженном свете по методу светлого поля. Инвертированное строение микроскопа позволяет исследовать крупные объекты. Микроскоп Микромед МЕТ 2 широко используется в лабораториях предприятий металлургической, микроэлектронной, химической, машиностроительной промышленности, а также применяется в криминалистике и в высших учебных заведениях. Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.
Оптика высокого класса
Микроскоп Микромед МЕТ 2 имеет оптическую схему, скорректированную на бесконечность и включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветительного устройства, опак -иллюминатор для прямого освещения объекта наблюдения и переключаемый светоделитель для распределения светового потока между окулярными тубусами и каналом визуализации. В оптическом канале микроскопа предусмотрены устройства для поляризации света. Все оптические детали микроскопа изготовлены из оптических стекол высокого класса и имеют многослойное просветляющее покрытие поверхностей. Благодаря модульной конструкции, микроскоп Микромед МЕТ 2 легко модернизировать и обновлять.
Высокая информативность исследований
В базовый комплект микроскопа Микромед МЕТ 2 входят пять объективов с планахроматической коррекцией – 5x/0.15, 10x/0.25, 20х/0.40, 50x/0.70 и объектив сухой системы 100х/0.85. Объективы 20х/0.40, 50х/0.70 и 100х/0.85 имеют оправы с подпружиненными оптическими блоками, это препятствует повреждению оптики объектива и изучаемого образца. Благодаря исправленной кривизне поля и сферической аберрации, исследователь может наблюдать плоское изображение без искажений по краям с одинаково высокой резкостью по всему полю. В сочетании с исправленным хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Объективы имеют увеличенное фокусное расстояние, что позволяет получить большое рабочее расстояние. Увеличение микроскопа в базовой комплектации составляет 50х-2500х. Все объективы парфокальны, поэтому при смене увеличений не теряется наводка на резкость. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов. Это позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями.
Комфортное наблюдение
Микроскоп комплектуется широкопольными окулярами 10х/22, 15х/15, 20х/12, 25х/10 и 10х/20 со шкалой с измерительной шкалой. Окуляры имеют вынесенный зрачок, благодаря этому возможно полноценное наблюдение всего поля зрения даже наблюдателю в очках. Все оптические детали изготовлены из оптических стекол высокого класса и имеют многослойное просветляющее покрытие поверхностей, что обеспечивает наблюдение контрастного и яркого изображения большого размера.
Оптический и цифровой
Микроскоп Микромед МЕТ 2 позволяет выводить изображения на внешний монитор и записывать файлы с помощью дополнительного видеоокуляра, устанавливаемого в оптический выход канала визуализации. Видеоокуляр устанавливается на адаптер стандарта С-mount, входящий в базовый комплект микроскопа. Видеоокуляр же в комплект не входит и приобретается отдельно. Выбрать и приобрести видеоокуляр можно как в нашем интернет-магазине, так и у наших дилеров.
Разнообразные методы исследований

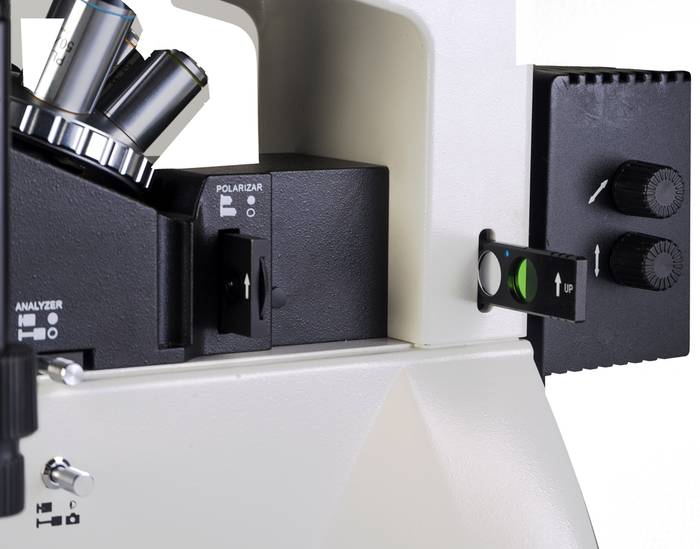

Осветитель отраженного света микроскопа Микромед МЕТ 2 предназначен для работы как с обычным светом, так и поляризованным. Благодаря возможности проводить исследования в поляризованном свете, можно обнаруживать и изучать анизотропные свойства объектов, например, кристаллов, жидких высокомолекулярных полимеров, жидких кристаллов и многое другое. Для работы в поляризованном свете используется выдвижной поляризатор с возможностью вращения на 0-360? и выдвижной анализатор с постоянной плоскостью поляризации. При работе с обычным светом поляризатор и анализатор могут быть выдвинуты из хода лучей.
Профессиональное освещение
В микроскопе Микромед МЕТ 2 применена схема прямого освещения предмета через объектив. Для этого используется опак-иллюминатор, благодаря чему создается высокая интенсивность освещения строго в размер поля исследуемого участка. Опак-иллюминатор направляет свет, отраженный от объекта, на окулярные тубусы, и одновременно направляет свет источника от конденсора через объектив микроскопа на объект исследования. Свет в подобной системе падает на предмет точно в вертикальном направлении, что особенно важно для полированных образцов в металлографии и петрографии.

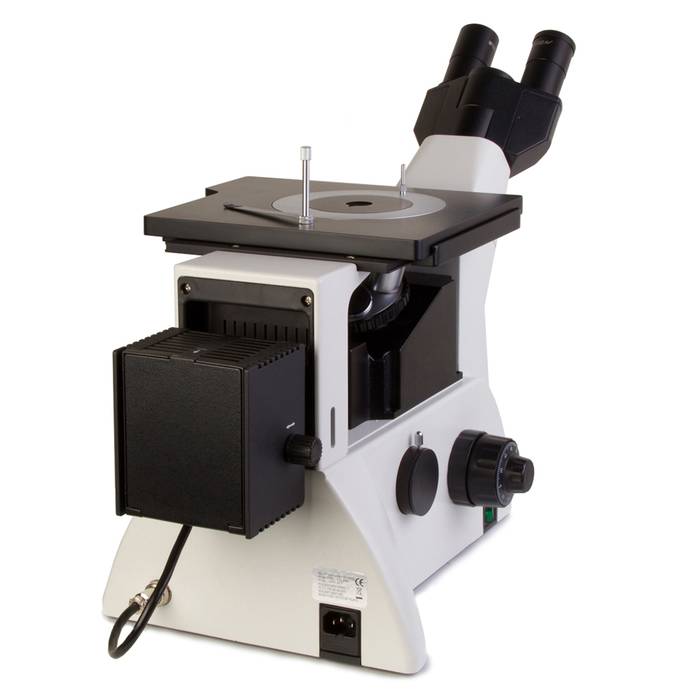

Осветитель микроскопа состоит из фонаря с галогенной лампой, коллектора с центрируемой полевой диафрагмой и конденсора с апертурной диафрагмой. В качестве источника света используется галогенная лампа с регулировкой яркости свечения с блоком питания, встроенным в основание микроскопа. Лампа имеет регулировочные винты для настройки равномерного освещения и может перемещаться в 3-х направлениях – вперед/назад, вверх/вниз и влево/вправо.
Прецизионная фокусировка
Инвертированная конструкция микроскопа Микромед МЕТ 2 предназначена для исследования габаритных объектов, поэтому его конструкция обеспечивает большой диапазон перемещения оптической головки. Фокусировка осуществляется перемещением револьверного устройства по вертикали с помощью механизмов грубой и тонкой фокусировки. Перемещение производится с помощью зубчато - реечного механизма без люфтов. Рукоятки тонкой фокусировки имеют шкалу с ценой деления = 0,002 мм и за один оборот перемещают объективы на 0,2 мм. За один оборот рукояток грубой фокусировки перемещение составляет 38 мм. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика. Механизм фокусировки снабжен ограничителем величины хода.
Точная и надежная механика
Микроскоп Микромед МЕТ 2 оборудован предметным столиком, имеющим увеличенные размеры 242 мм x 200 мм. Столик расположен над объективом и его механизм обеспечивает перемещение объекта по направлениям X / Y в диапазоне 30 / 30 мм. В отличие от прямых микроскопов, предметный столик расположен над объективом и допускает размещение крупных предметов. Для удобства исследования крупных объектов столик имеет центральную круглую поворотную вставку ?130 мм со сквозным отверстием. Допустимая нагрузка на центральную часть столика составляет 2,0 килограмма.
Микроскоп имеет полностью металлическую ударопрочную конструкцию. Штатив и основание изготовлены методом литья под давлением из алюминиевого сплава. Конструкция микроскопа гарантирует надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа имеют износостойкое покрытие с антистатическими свойствами. Компактная и эргономичная конструкция делает микроскоп Микромед МЕТ 2 легким в эксплуатации и позволяет ему занимать минимальное рабочее пространство.
КОМПЛЕКТАЦИЯ
- Штатив с основанием, механизмом фокусировки, встроенным каналом визуализации и блоком питания – 1 шт
- Револьвер на 5 объективов – 1 шт
- Фонарь с галогенной лампой 6V/30W с механизмом регулировки – 1 шт
- Бинокулярная насадка с окулярными тубусами – 1 шт
- Объектив планахромат PL L 5х/0,15 WD 26.1 мм – 1 шт
- Объектив планахромат PL L 10х/0,25 WD 20.2 мм – 1 шт
- Объектив планахромат PL L 20х/0,40 WD 8.80 мм – 1 шт
- Объектив планахромат PL L 100х/0,85 WD 0.40 мм – 1 шт
- Окуляр WF 10х/22 – 2 шт
- Окуляр WF 15х/15 – 2 шт
- Окуляр WF 20х/12 – 2 шт
- Окуляр WF 25х/10 – 2 шт
- Окуляр WF 10х/20 со шкалой – 1 шт
- Поляризатор – 1 шт
- Анализатор – 1 шт
- Каретка с набором светофильтров – 1 шт
- Двукоородинатный предметный стол 242х200 мм – 1 шт
- Вставка круглая диаметром 130 мм для предметного стола – 1 шт
- Полевая диафрагма, встроена в основание – 1 шт
- Апертурная диафрагма, встроена в основание – 1 шт
- Адаптер С-Mount – 1 шт
- Лампа галогенная 6В / 30Вт – 2 шт
- Вставка плавкая – 3 шт
- Заглушка гнезда револьвера – 1 шт
- Заглушка окулярных тубусов – 2 шт
- Прижим – 1 шт
- Винт для крепления прижима – 1 шт
- Ключ шестигранный для крепления визуальной насадки – 1 шт
- Ключ шестигранный для центрировки полевой диафрагмы – 1 шт
- Отвертка – 1 шт
- Чехол пылезащитный – 1 шт
- Сетевой кабель – 1 шт
- Руководство по эксплуатации – 1 шт
Характеристики
| Микроскоп Микромед МЕТ-2 | |
|---|---|
| Производитель: | Микромед |
| Вес | 9.00кг |
| Размеры (Д х Ш х В) | 75.00см x 31.00см x 48.00см |
| 220±22/50 | Габаритные размеры, мм |
| 614х394х250 | Масса, не более, кг |
| Анализатор | Выдвижной, с постоянной плоскостью |
| Апертурная диафрагма | Есть, центрируемая |
| Величина хода грубой фокусировки, мм | 38/1 оборот рукоятки |
| Величина хода тонкой фокусировки, мм | 0,2/1 оборот рукоятки |
| Визуальная насадка | бинокулярная |
| Выдвижные светофильтры | Матовый, желтый, зеленый, синий |
| Диоптрийная коррекция, дптр | На левом тубусе, +/- 5 |
| Дополнительный канал визуализации | Есть, встроен в основание |
| Источник проходящего света - лампа галогенная, В/Вт | 6/30 |
| Источник света - лампа галогеновая, В/Вт | 6/30> |
| Источник света - лампа галогеновая, В/Вт | 6/30> |
| Максимальная нагрузка на столик, кг | 2,0 |
| Механизм фокусировки | Двухступенчатый, грубая и тонкая фокусировка |
| Настройка положения лампы | В 3-х направлениях |
| Объективы в комплекте | 5x/0.15, 10x/0.25, 20х/0.40, 50x/0.70, 100х/0.85 |
| Ограничитель величины хода фокусировки | Есть |
| Осветительное устройство | Прямого отраженного света |
| Полевая диафрагма | Есть, центрируемая |
| Поляризатор | Съемный, поворотный 0-360? |
| Предметный столик, размеры, мм | 242x200 |
| Размер круглой поворотной вставки столика, мм | ?130 |
| Регулировка жесткости хода фокусировки | Есть |
| Регулировка межзрачкового расстояния, мм | 53 - 75 |
| Регулировка яркости лампы | 0 - 100% |
| Страна изготовитель | Китай |
| Тип визуальной насадки | Бинокулярная, поворотная |
| Тип окуляров | Широкопольные с удаленным зрачком |
| Увеличение в базовой комплектации, крат | 50х - 2500х |
| Увеличение визуальной насадки, крат | 1х |
| Угол наклона окулярный тубусов | 45? |
| Установка видеоокуляров | Адаптер C-Mount, в комплекте |
| Цена деления шкалы тонкой фокусировки, мм | 0,002 |
| Габаритные размеры, мм | 614х394х250 |
| Диапазон перемещения препарата, мм | 30х30 |
| Источник питания - сеть переменного тока, В/Гц | 220±22/50 |
| Конденсорное устройство | предусматривает работу в светлом поле |
| Конструкция | Модульная |
| Масса, не более, кг | 10,0 |
| Объективы | 5х/0,12; 10х/0,25; 20х/0,4; 50х/0,70; 100х/0,8 |
| Окуляры | широкопольные с удаленным зрачком 10/22; 15/15; 20/12; 25/10 |
| Посадочный диаметр окуляров, мм | 30 |
| Предметный столик, мм | 242х200 |
| Револьверное устройство | на 5 объективов, на шарикоподшипнике |
| Регулируемое межзрачковое расстояние, в пределах, мм | 53-75 |
| Тип коррекции объективов | Планахроматы, длина тубуса "бесконечность" |
| Увеличение насадки | 1 |
| Угол наклона визуальной насадки, град | 5 |
| Оптическая схема | Бесконечность |
| Увеличение, крат | 50-2500 |
| Окуляры в комплекте | 10х/22, 15х/15, 20х/12, 25х/10, 10х/20 со шкалой |
| Метод исследования | Светлое поле |
