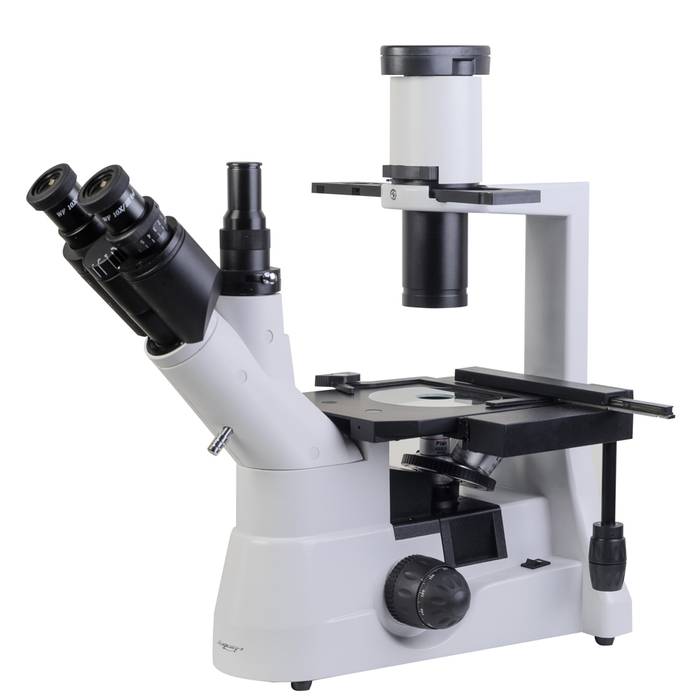

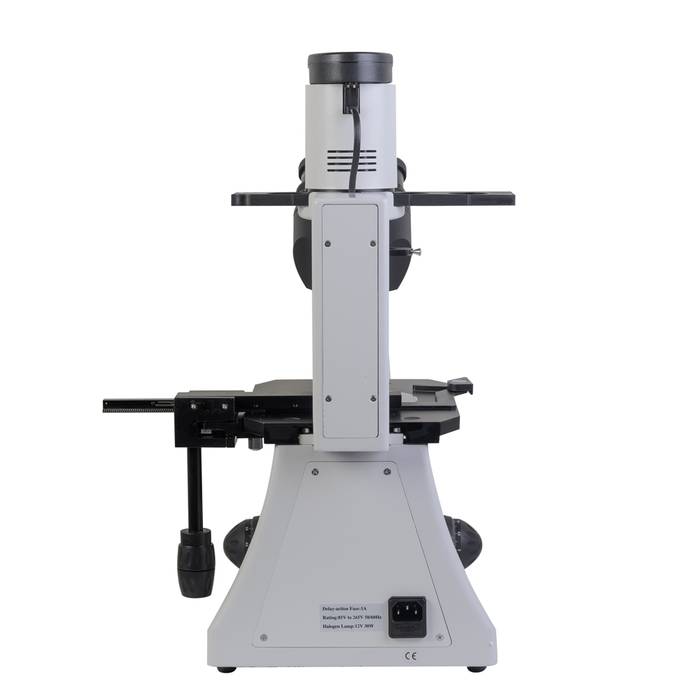

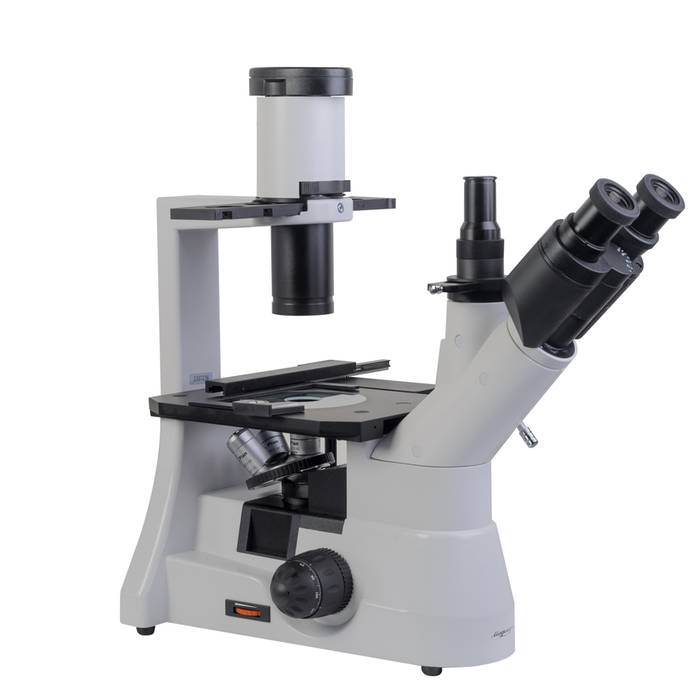

Микроскоп Микромед И (Артикул: 2-10527)
Описание
Лабораторный универсал
Тринокулярный инвертированный микроскоп Микромед И применяется для исследований малоконтрастных клеточных культур тканей, жидкостей и их осадков в лабораторной посуде в проходящем свете по методу светлого поля и методом фазового контраста с помощью входящего в комплект устройства. Благодаря этому, с помощью микроскопа могут проводиться исследования структур, имеющих предельно низкий контраст. Широкие возможности микроскопа Микромед И делают его незаменимым в биологии, химии, фармацевтике, сельском хозяйстве, для исследования пищевых продуктов, в клинической лабораторной диагностике для проведения экспресс - диагностики различных заболеваний и выявления скрытых инфекций, в санитарно-эпидемиологическом надзоре, для экспертиз в криминалистике и во многих других областях. Также он с успехом используется в высших учебных заведениях.
Инвертированное строение микроскопа Микромед И позволяет проводить исследования крупных прозрачных образцов и жидкостей в лабораторной посуде высотой до 70 мм. При необходимости можно установить посуду с высотой до 150 мм, что достигается удалением конденсора осветительной системы с некоторым ухудшением качества освещения.
Оптика высокого класса
Микроскоп Микромед И имеет оптическую схему, скорректированную на бесконечность. Оптическая система микроскопа включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветительного устройства, оптический переключатель светового потока на канал визуализации. Все оптические детали микроскопа изготовлены из оптических стекол высокого класса и имеют многослойное просветляющее покрытие поверхностей.
В базовый комплект микроскопа Микромед И входит четыре объектива с планахроматической коррекцией - 4x/0.1, 10x/0.25 Ph, 20х/0.4 Ph и 40x/0.6. Объективы 10x/0.25 Ph, 20х/0.4 Ph предназначены для работы с входящим в комплект микроскопа фазово-контрастным устройством. Благодаря исправленной кривизне поля и сферической аберрации объективов, исследователь может наблюдать плоское изображение без искажений по краям с одинаково высокой резкостью по всему полю. В сочетании с исправленным хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Все объективы парфокальны, поэтому при смене увеличений не теряется наводка на резкость. Объективы микроскопа установлены на револьверном устройстве с пятью гнездами для объективов. Это позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями. Все объективы имеют увеличенное рабочее расстояние и рассчитаны на использование лабораторной посуды с толщиной дна до 1,5 мм.
Профессиональное освещение
В осветительную систему светлого поля микроскопа входит центрируемый конденсор Аббе с апертурной диафрагмой, коллектор с полевой диафрагмой и галогенная лампа с регулируемой яркостью. Блок питания встроен в основание микроскопа. В конструкции осветительной системы предусмотрена выдвижная каретка, с помощью которой можно использовать входящие в базовый комплект светофильтры. Фильтры могут быть использованы для повышения контраста при исследованиях и записи файлов. Также использование светофильтров, особенно зеленого позволяет отчасти уменьшить хроматические аберрации объективов и улучшить качество изображения. В комплекте к микроскопу идут 4 светофильтра:
- Зеленый интерференционный фильтр LB6 – используется при фазово-контрастном методе для повышения видимого контраста.
- Желтый фильтр JB2 – для уменьшения цветовой температуры и коррекции цветового баланса при использовании окулярной камеры. Поглощает сине-голубую часть спектра.
- Голубой фильтр QB21 - для увеличения цветовой температуры и коррекции цветового баланса. Поглощает желто-красную красную часть спектра.
- Матовый фильтр применяется для рассеяния света. Позволяет выровнять свет источника и улучшить равномерность освещенности поля зрения. Фильтр наиболее эффективен при использовании объективов малого увеличения.
Оптика и цифра
Тринокулярная конструкция визуальной насадки микроскопа позволяет устанавливать цифровую окулярную камеру - видеоокуляр для вывода изображения на внешнее устройство и записи файлов. Камера устанавливается в вертикальный выход канала визуализации – третий тубус. Посадочный диаметр тубуса стандартизован и составляет 23,2 мм, что позволяет устанавливать камеры различных типов. Видеоокуляр в комплект поставки микроскопа не входит, его можно выбрать и приобрести как в нашем интернет-магазине или салонах Вебер, так и у наших дилеров.
Прецизионная фокусировка
Фокусировка микроскопа осуществляется перемещением револьверной головки по высоте. Фокусировочный механизм расположен в штативе микроскопа и имеет коаксиальные рукоятки грубой и тонкой фокусировки. Механизм обеспечивает величину хода револьверного устройства 38 мм и включает в себя регулятор усилия хода и ограничитель перемещения.
Точная и надежная механика

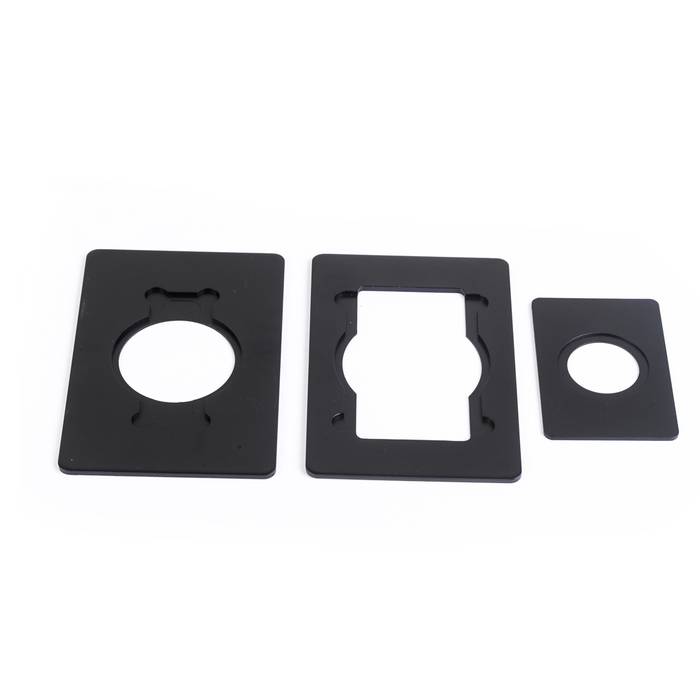

Микроскоп Микромед И оборудован механическим двухкоординатным предметным столиком с размерами 170х240 мм, обеспечивающим перемещение образца по осям X и Y в пределах 80х120 мм. Для исследований в лабораторной посуде, такой как чашки Петри и планшеты Террасаки с предметным столиком могут быть использованы дополнительные рамки, соответствующие форме и размеру используемой посуды. При необходимости работы с посудой больших размеров для столика предусмотрена дополнительная вставка, увеличивающая его рабочую поверхность.
Микроскоп Микромед И имеет полностью металлическую ударопрочную конструкцию, что гарантирует стабильность конструкции и сохранение точности настроек. Штатив и основание микроскопа имеют покрытие с антистатическими свойствами.
ОСОБЕННОСТИ:
- Увеличение 40х - 400х. С дополнительной оптикой 20х-800х.
- Оптическая система микроскопа скорректирована на бесконечность.
- Объективы с планахроматической коррекцией обеспечивают высокое качество изображения по всему полю зрения.
- Инвертированное строение позволяет проводить исследования в лабораторной посуде высотой до 150 мм.
- Исследования как по методу светлого поля, так и методом фазового контраста, позволяющего исследовать препараты с очень низким контрастом.
- Третий тубус позволяет использовать цифровые камеры - видеоокуляры различных типов.
- Механизм грубой и тонкой фокусировки с регулятором усилия и ограничителем хода.
КОМПЛЕКТАЦИЯ
- Штатив микроскопа со встроенным источником питания, кронштейном осветителя и тринокулярной насадкой с углом наклона окулярных тубусов 45⁰ – 1 шт
- Револьверное устройство на 5 гнезд – 1 шт
- Каретка с фазово-контрастным устройством – 1 шт
- Осветитель проходящего света – 1 шт
- Объектив планахромат PLAN 4х / 0,10 - 1 шт
- Объектив планахромат PLAN 10х / 0,25 (фазовый) - 1 шт
- Объектив планахромат PLAN 20х/0,40 (фазовый) - 1 шт
- Объектив планахромат PLAN 40х/0,60- 1 шт
- Окуляр широкопольный WF10х/22 – 2 шт
- Наглазники окулярные – 2 шт
- Микроскоп «СТ» вспомогательный – 1 шт
- Двухкоординатный предметный столик – 1 шт
- Препаратоводитель – 1 шт
- Вкладыш для предметного столика круглый – 2 шт
- Вставка для предметного столика – 1 шт
- Рамка – 1 шт
- Светофильтр LB6 интерференционный (зеленый) в оправе – 1 шт
- Светофильтр QB21 (голубой) в оправе – 1 шт
- Светофильтр JB2 (желтый) в оправе – 1 шт
- Светофильтр матовый в оправе – 1 шт
- Винты центрировочные – 2 шт
- Ключ шестигранный для винта фиксации конденсора – 1 шт
- Лампа галогенная 12В/30Вт – 2 шт
- Вставка плавкая – 3 шт
- Винт фиксации конденсора – 1 шт
- Чехол пылезащитный – 1 шт
- Сетевой кабель – 1 шт
- Руководство по эксплуатации – 1 шт
Характеристики
| Микроскоп Микромед И | |
|---|---|
| Производитель: | Микромед |
| Апертурная диафрагма | Есть |
| Визуальная насадка | тринокулярная |
| Диапазон фокусировки, мм | 38,0 |
| Диоптрийная настройка, дптр | ±5, на правом тубусе |
| Источник питания, сеть переменного тока, В/Гц | 220±22/50 |
| Источник проходящего света, лампа галогеновая, В/Вт | 12/30 |
| Источник света - лампа галогеновая, В/Вт | 12/30 |
| Конденсор светлого поля | Аббе, центрируемый |
| Конденсор, числовая апертура | 0,3 |
| Масса, кг, не более | 10 |
| Нейтральный светофильтр | Есть, выдвижной |
| Объективы, в комплекте | 4x/0.1, 10x/0.25 Ph, 20х/0.4 Ph, 40x/0.6 |
| Окуляры, в комплекте | WF 10/22 с удаленным зрачком |
| Окуляры, дополнительно | 5/18, 12.5/12, 16/16, 20/12, 10х/22 со шкалой |
| Перемещение при тонкой фокусировке, мм / оборот | 0,2 |
| Подвижка окулярной камеры | Есть |
| Полевая диафрагма | Есть |
| Посадочный диаметр окулярной камеры, мм | 23,2 |
| Предметный столик, размер, мм | 170х240 |
| Препаратоводитель | Есть, съемный |
| Рабочее расстояние конденсора, мм | 72 |
| Страна изготовитель | Китай |
| Тип визуальной насадки | Тринокулярная |
| Тип микроскопа | Инвертированный |
| Увеличение насадки, крат | 1 |
| Увеличение с дополнительной оптикой, крат | 20-800 |
| Увеличения объективов для использования ФКУ, крат | 10, 20 |
| Фазово-контрастное устройство | Есть |
| Цена деления механизма тонкой фокусировки, мм | 0,002 |
| Вес, кг | не более 10,0 |
| Габаритные размеры, мм | 480x490x220 |
| Габариты, мм | 480x490x220 |
| Гарантия | 1 год |
| Диапазон перемещения препарата, мм | 80х120 |
| Диоптрийная настройка (на правом тубусе), Д | ±5 |
| Источник питания - сеть переменного тока, В/Гц | 220±22/50 |
| Масса, не более, кг | 10 |
| Межзрачковое расстояние, мм | 50–75 |
| Наглазники | Есть |
| Назначение | лабораторные/медицинские |
| Объективы | 10x/0,25 фазовый; 20x/0,40 фазовый; 40x/0,6 |
| Окуляры | широкопольные с удаленным зрачком 10/22; (5/18*; 12,5/15*; 16/16*; 20/12* - опция) |
| Подсветка | галогенная |
| Посадочный диаметр окуляров, мм | 30 |
| Предметный столик, мм | 170x240 |
| Револьверное устройство | на 5 объективов |
| Регулировка яркости | есть |
| Регулируемое межзрачковое расстояние, в пределах, мм | 50-75 |
| Спектральный диапазон возбуждения люминесценции, нм | 515-700 |
| Спектральный диапазон исследуемой люминесценции, нм | 410-550 |
| Тип коррекции объективов | Планахроматы, длина тубуса "бесконечность" |
| Увеличение насадки | 1 |
| Угол наклона визуальной насадки, град | 45 |
| Оптическая схема | Бесконечность |
| Тип насадки | тринокулярные |
| Увеличение, крат | 40-400 |
| Источник питания: | 220 В/50 Гц |
| Расположение подсветки | нижняя |
| Метод исследования | светлое поле |
